Winchs et poulies : comment dimensionner votre accastillage pour supporter les surcharges ?

En tant que propriétaire soucieux de la longévité et de la fiabilité de votre voilier, vous vous êtes sans doute déjà retrouvé face à un mur d’accastillage rutilant, en vous demandant quelle pièce choisir. La tentation est grande de se fier à l’apparence, au poids ou aux conseils généralistes. On entend souvent qu’il faut « prendre de la marque » ou que « plus c’est lourd, plus c’est solide ». Ces approches, bien qu’ancrées dans une certaine logique, ignorent l’essentiel : les forces invisibles et la science des matériaux qui régissent la sécurité sur votre pont.

Cet article adopte une perspective différente, celle du technicien. Oublions un instant le catalogue pour nous plonger dans les concepts de charge de rupture, de corrosion galvanique et de coefficient de friction. Nous n’allons pas seulement lister du matériel, nous allons décortiquer pourquoi un certain choix technique est supérieur à un autre dans une situation donnée. L’objectif n’est pas simplement de remplacer une pièce, mais de construire un système cohérent et durable, capable de résister aux surcharges et à l’épreuve du temps.

En comprenant les principes physiques qui s’appliquent à votre gréement, vous ne serez plus un simple consommateur, mais un armateur éclairé. Vous saurez exactement pourquoi un cordage en Dyneema est indispensable pour votre drisse de grand-voile, comment un simple entretien annuel de winch peut littéralement vous sauver la mise, et pourquoi l’association de certains métaux est une bombe à retardement. C’est cette connaissance qui fait la différence entre un accastillage qui « fait le travail » et un accastillage qui vous ramènera au port, quoi qu’il arrive.

Pour vous guider dans cette démarche technique, cet article est structuré pour aborder chaque composant essentiel de votre plan de pont. Nous analyserons les points de défaillance potentiels et les solutions pour garantir une fiabilité maximale.

Pourquoi graisser vos winchs chaque année divise votre effort physique par deux ?

Un winch qui force n’est pas un signe de faiblesse de l’équipage, mais une alerte critique sur son état interne. Le sel, la poussière et la vieille graisse figée créent des frictions colossales. Un winch mal entretenu peut perdre entre 20 % et 50 % de son efficacité, vous obligeant à compenser par un effort physique bien plus important. Cet effort supplémentaire n’est pas seulement fatigant, il masque aussi la charge réelle du cordage, vous privant d’un retour d’information essentiel sur la tension de vos voiles.

Le principe est purement mécanique : un winch est une série d’engrenages démultiplicateurs conçus pour transformer votre force en une traction puissante. Chaque axe et chaque dent d’engrenage doit tourner librement sur un film de lubrifiant. Sans ce film, le métal frotte contre le métal, l’énergie est dissipée en chaleur et en frottements plutôt qu’en traction utile. Le graissage annuel n’est donc pas une simple « tâche de maintenance », c’est une restauration de la performance nominale de votre équipement le plus important.

Le secret réside dans un entretien méthodique, qui va bien au-delà d’un simple coup de spray. Il faut démonter, dégraisser, inspecter et lubrifier sélectivement chaque composant. C’est l’occasion unique de vérifier l’état des pièces d’usure, comme les cliquets et leurs ressorts, garants du système anti-retour. Un cliquet usé ou un ressort fatigué peut entraîner un relâchement brutal de la charge, avec des conséquences potentiellement graves.

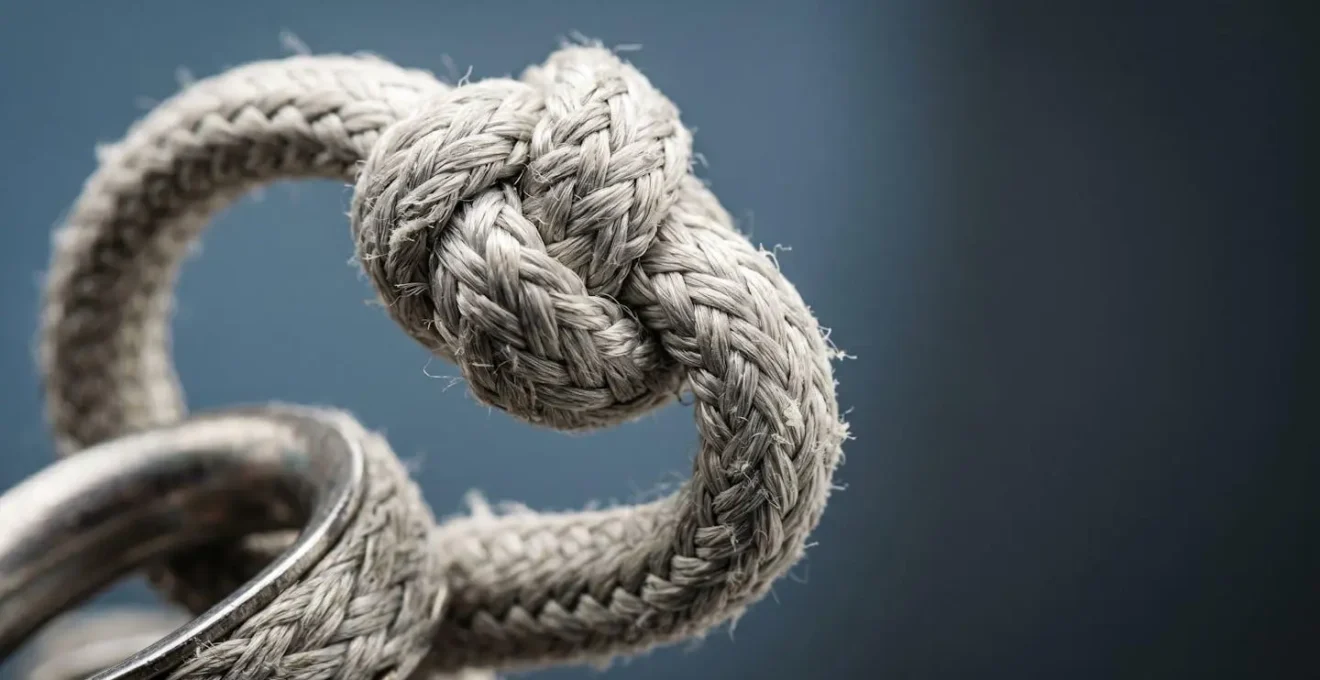

Manille textile vs acier : laquelle choisir pour fiabiliser vos liaisons ?

Le choix d’une manille peut sembler anodin, mais il s’agit d’un fusible essentiel de votre gréement. Pendant des décennies, l’inox forgé a régné en maître, synonyme de robustesse. Pourtant, l’avènement des fibres à haute performance comme le Dyneema a rebattu les cartes. La question n’est plus seulement « est-ce assez solide ? », mais « comment se comporte-t-elle à la rupture et dans le temps ? ». À charge de rupture égale, la manille textile offre une sécurité passive incomparable.

L’avantage principal de la manille textile réside dans son mode de défaillance. En cas de surcharge extrême, une manille en inox se déforme puis casse brutalement, projetant des morceaux de métal à très haute vitesse. C’est un projectile mortel. Une manille textile, elle, va s’allonger visiblement avant de rompre. Surtout, en raison de sa masse quasi nulle, elle dissipe son énergie instantanément et ne devient pas un projectile. De plus, son usure est visible à l’œil nu (effilochage), tandis que l’inox peut souffrir de corrosion caverneuse invisible, fragilisant la pièce de l’intérieur.

Le tableau comparatif suivant, basé sur des données techniques courantes, met en lumière les différences fondamentales entre ces deux technologies pour une application où la fiabilité et la sécurité sont primordiales.

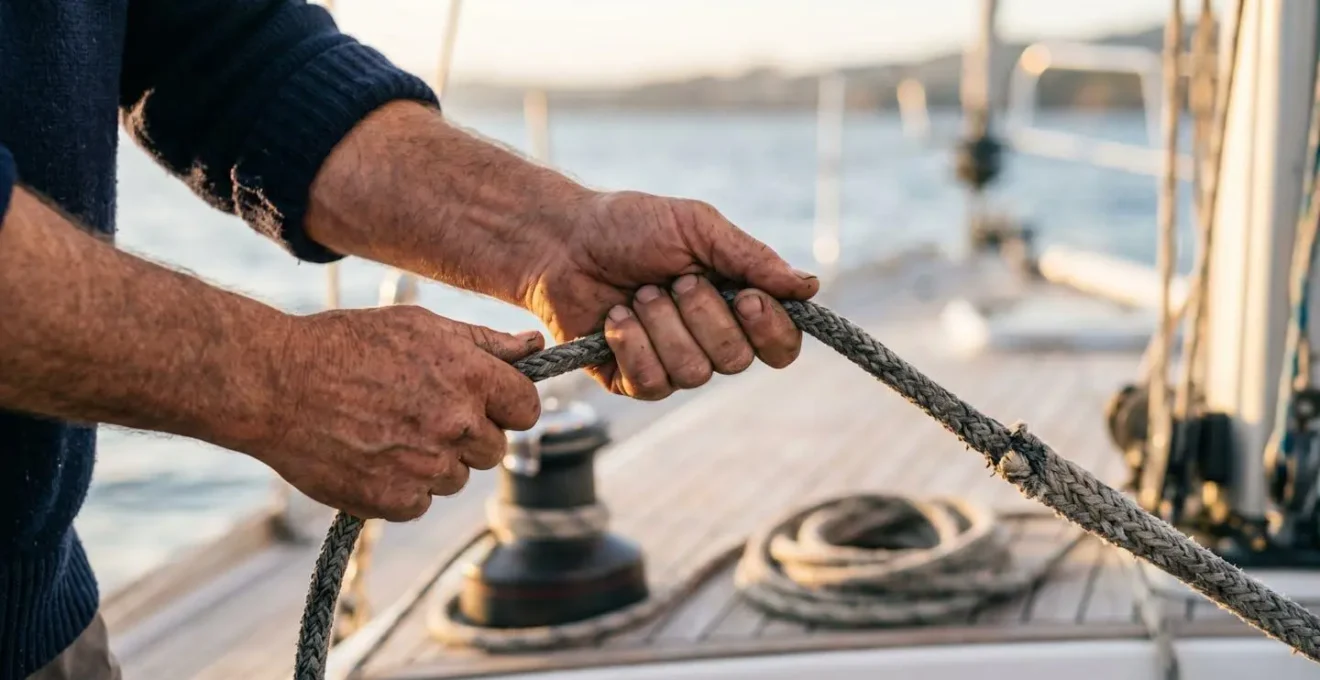

Drisse en Dyneema ou Polyester : quel cordage pour quel usage (et quel budget) ?

Le choix d’une drisse a un impact direct sur la performance de votre voilier. La principale différence entre un cordage en polyester et un cordage avec une âme en Dyneema ne réside pas tant dans sa charge de rupture, souvent surdimensionnée, que dans son allongement sous charge. Un cordage qui s’étire modifie le profil de votre voile, diminuant son rendement et vous obligeant à retendre constamment. Le Dyneema, avec son allongement quasi nul, est devenu le standard pour la recherche de performance.

Pour concrétiser cette différence, imaginons une drisse de grand-voile sur un mât de 10 mètres. Sous une charge de travail standard, on observe un allongement de 6 cm pour le Polyester contre seulement 1,75 cm pour le Dyneema. Ces quelques centimètres changent tout : avec le polyester, le creux de la voile recule, la puissance diminue, le bateau gîte plus et avance moins. Avec le Dyneema, le profil de la voile reste stable, tel que dessiné par le maître-voilier, garantissant une performance et un confort de navigation optimaux, surtout dans la brise.

Bien sûr, cette performance a un coût. Une drisse en Dyneema est significativement plus chère qu’une drisse en polyester. Le choix doit donc être pragmatique :

• Dyneema : Indispensable pour les drisses de grand-voile et de génois, où la stabilité du guindant est primordiale pour la performance. Également pertinent pour les bras de spi.
• Polyester : Reste un excellent choix, économique et durable, pour les écoutes (où un peu d’élasticité peut être bénéfique pour amortir les chocs), les balancines, les bosses de ris ou les drisses de voiles moins critiques comme le tourmentin.

Le bon armateur n’équipe pas son bateau « tout en Dyneema », mais choisit la bonne technologie pour le bon usage, optimisant ainsi son budget sans sacrifier la performance là où elle compte vraiment.

L’erreur de mélanger inox et alu sans isolation qui soude vos vis à jamais

C’est l’un des ennemis les plus silencieux et destructeurs à bord d’un bateau : la corrosion galvanique. Cette réaction électrochimique se produit lorsque deux métaux différents (comme l’inox et l’aluminium) sont en contact en présence d’un électrolyte (l’eau de mer). Le résultat est une « batterie » miniature où le métal le moins noble (l’aluminium) se corrode prématurément pour « protéger » le plus noble (l’inox). En quelques mois, une vis en inox peut se souder littéralement à un mât ou une bôme en aluminium, rendant tout démontage impossible sans destruction.

Ce phénomène n’est pas de la magie noire, mais de la physique pure. Il est causé par la différence de potentiel électrochimique entre les métaux. Selon l’échelle galvanique en milieu marin, il existe une différence de potentiel de près de 2,5 V entre l’aluminium et l’acier inoxydable. Cette tension force les ions de l’aluminium à migrer, créant une corrosion accélérée et la formation d’une poudre blanche (l’alumine) qui bloque tout mouvement.

L’erreur la plus commune est de visser directement un accastillage en inox (un taquet, un rail d’écoute) sur une surface en aluminium (un mât, un pont) sans aucune précaution. Pour un propriétaire qui rééquipe son bateau, ignorer ce principe, c’est s’assurer des problèmes majeurs lors des futurs entretiens. La solution est pourtant simple : isoler les métaux.

• Utiliser des rondelles en plastique ou en nylon sous la tête de vis et sous l’écrou.
• Enduire généreusement le filetage de la vis en inox avec une pâte isolante anti-corrosion (type Tef-Gel ou Duralac). Cette pâte crée une barrière étanche qui empêche l’électrolyte de faire le pont entre les deux métaux.

Cette simple précaution lors du remontage de votre accastillage est l’une des meilleures garanties de durabilité et de facilité d’entretien pour les années à venir.

Comment renvoyer toutes les manœuvres au cockpit pour naviguer en solitaire ?

Renvoyer toutes les manœuvres au cockpit est le Graal du navigateur solitaire ou en équipage réduit. L’idée est de pouvoir tout gérer (hisser, ariser, régler) depuis la sécurité du cockpit, sans avoir à se déplacer en pied de mât. Cependant, cette modification n’est pas sans conséquences techniques. Chaque renvoi, chaque poulie ajoutée dans le circuit, introduit une perte d’efficacité due à la friction. Ignorer ce paramètre conduit à un système où l’effort sur le winch de cockpit devient démesuré, voire dangereux.

Une poulie moderne de bonne qualité génère une perte de 5 à 10 % par poulie, et ce chiffre peut facilement doubler si l’angle de travail du cordage n’est pas parfaitement aligné. Un circuit de prise de ris qui serpente à travers 4 poulies de renvoi peut ainsi perdre 30 à 40% de l’effort initial. Cela signifie que pour appliquer 100 kg de tension sur la bosse de ris, vous devrez exercer une traction équivalente à 140 kg sur le winch. Le dimensionnement du winch de cockpit et la structure du pont doivent donc être revus en conséquence.

L’optimisation d’un plan de renvoi consiste à trouver le meilleur compromis entre la sécurité et l’efficacité. Il s’agit de minimiser le nombre de poulies et de s’assurer que leur alignement est parfait pour limiter les frottements et le ragage (l’usure du cordage par frottement). Avant de percer le pont, un audit s’impose. Voici les points clés à vérifier :

• Alignement du circuit : Le chemin du cordage est-il le plus direct possible ? Chaque poulie travaille-t-elle dans son axe optimal pour minimiser la friction ?
• Points de ragage : Le cordage ne risque-t-il pas de frotter sur un chandelier, une filière, un capot de pont ou même un autre cordage sous tension ?
• Calcul de charge : La structure du pont à l’endroit des nouvelles poulies peut-elle supporter la charge dynamique, qui est souvent bien supérieure à la charge statique ?
• Type de poulies : Utiliser des poulies à billes pour les faibles charges et hautes vitesses (spi), et des poulies à rouleaux ou à friction pour les très fortes charges statiques (drisses, ris).

Un renvoi au cockpit bien pensé est un atout sécurité majeur. Un renvoi improvisé est une source de problèmes, d’efforts inutiles et d’usure prématurée.

Réparer ou remplacer : quand l’acharnement thérapeutique devient plus écolo que l’achat neuf

Dans notre société du « tout-jetable », le monde du nautisme de qualité fait figure d’exception. Un accastillage bien conçu n’est pas un produit de consommation, mais un investissement pensé pour durer. Pour un propriétaire qui rééquipe son bateau avec un souci de durabilité, la question de la réparation est centrale. Remplacer un winch complet parce qu’un cliquet est usé est un non-sens économique et écologique. La plupart des grandes marques assurent une disponibilité des pièces détachées sur plusieurs décennies.

Cette philosophie de la réparation est au cœur de la notion de « matériel durable ». Un winch Lewmar, Harken ou Andersen des années 80 peut souvent être entièrement remis à neuf pour une fraction du prix d’un modèle neuf, tout en conservant une qualité de fabrication parfois supérieure aux productions actuelles. C’est ce que l’on pourrait appeler « l’acharnement thérapeutique écologique » : l’énergie et les ressources nécessaires pour fabriquer une pièce de rechange (un engrenage, un roulement) sont infimes comparées à celles requises pour produire un winch complet, de l’extraction de la bauxite à l’usinage final.

Cette démarche est parfaitement alignée avec le point de vue du shipchandler technique, comme le confirme cette approche commerciale axée sur le service :

Pour entretenir vos winch nous pouvons vous fournir toutes les pièces détachées afin de vous permettre de réparer et remettre en état un winch d’occasion. Pièces maîtresse de l’accastillage de votre bateau, les winchs sont conçus pour durer et pour une utilisation intensive.

– Navistore, Catalogue accastillage Lewmar

Avant de jeter, il faut donc systématiquement se poser la question : la pièce est-elle réparable ? Les pièces détachées sont-elles disponibles ? Souvent, la réponse est oui. Adopter ce réflexe, c’est non seulement faire des économies substantielles, mais c’est aussi s’inscrire dans une démarche de nautisme plus responsable et respectueuse des ressources.

Pourquoi un injecteur encrassé multiplie vos rejets de particules fines par 10 ?

Le moteur diesel de votre bateau est un outil de sécurité essentiel. Sa fiabilité dépend directement de la qualité de sa combustion, et au cœur de ce processus se trouve l’injecteur. Son rôle est de pulvériser le gazole en un fin brouillard (atomisation) pour qu’il se mélange parfaitement à l’air comprimé et chaud dans le cylindre. Un injecteur propre assure une combustion complète, efficace et propre.

Avec le temps et l’utilisation de carburants de qualité variable, les injecteurs s’encrassent. De minuscules dépôts de calamine et de gommes bouchent partiellement les orifices de l’injecteur. La pulvérisation se transforme alors en un jet de gouttelettes. Ces gouttes, trop grosses, ne brûlent pas complètement. Cette combustion incomplète a deux conséquences désastreuses : une perte de puissance et, surtout, une augmentation massive des émissions polluantes. Les parties de gazole non brûlées sont expulsées sous forme de fumée noire, riche en particules fines (suie) et en hydrocarbures imbrûlés.

L’ordre de grandeur est frappant : un moteur avec des injecteurs encrassés peut voir ses émissions de particules fines multipliées par un facteur 10, voire plus, par rapport à un moteur bien réglé. Cela se traduit non seulement par une pollution visible et nocive pour l’environnement marin, mais aussi par un encrassement accéléré de tout le système d’échappement, y compris le coude d’échappement, un point de défaillance classique sur les moteurs marins. Pour un propriétaire visant la durabilité, maintenir un système d’injection propre via l’utilisation régulière d’additifs nettoyants ou un nettoyage professionnel périodique est un investissement direct dans la longévité et la fiabilité de sa motorisation.

Pilote in-board ou de barre franche : quel système tient le cap par force 7 ?

Le pilote automatique est un membre d’équipage à part entière. Mais tous les pilotes ne sont pas égaux face aux conditions difficiles. Pour un voilier destiné à affronter du gros temps, le choix entre un pilote de barre franche (ou sur roue) et un système in-board est crucial. La différence fondamentale ne réside pas dans l’intelligence électronique, souvent partagée, mais dans la puissance et la fiabilité de l’unité de puissance, le « muscle » du système.

Un pilote de barre franche est un système externe, simple à installer, où un petit vérin électrique agit directement sur la barre. C’est une solution parfaite pour la navigation côtière par beau temps. Mais par force 7, face à des vagues qui poussent l’arrière du bateau, ce type de pilote montre vite ses limites. Son vérin manque de puissance pour contrer les efforts violents et répétés sur le safran. Il va surconsommer, chauffer, et finir par décrocher, vous obligeant à reprendre la barre dans les pires conditions.

Le pilote in-board, lui, est un système intégré. Son unité de puissance (souvent un vérin hydraulique ou un puissant système électromécanique) est directement connectée au secteur de barre, sur le mèche de safran. Il agit au cœur du système de direction, avec une puissance et une démultiplication sans commune mesure avec un pilote externe. Il est conçu pour développer un couple capable de tenir le safran même lorsqu’il est sous une pression énorme. C’est le seul système qui garantit de pouvoir tenir un cap de manière fiable dans la mer formée, préservant l’énergie de l’équipage et la sécurité du bateau. L’investissement et la complexité d’installation sont plus élevés, mais pour un programme de navigation ambitieux, c’est un prérequis non-négociable en matière de sécurité et de durabilité.

Pour garantir la longévité de votre voilier, l’étape suivante consiste à auditer chaque pièce de votre accastillage avec ce regard technique. Commencez dès aujourd’hui à construire un plan d’entretien et de remplacement basé sur la science des matériaux, car la véritable fiabilité se construit bien avant de quitter le port.
