Pourquoi vos instruments de navigation tombent en panne quand vous en avez le plus besoin ?

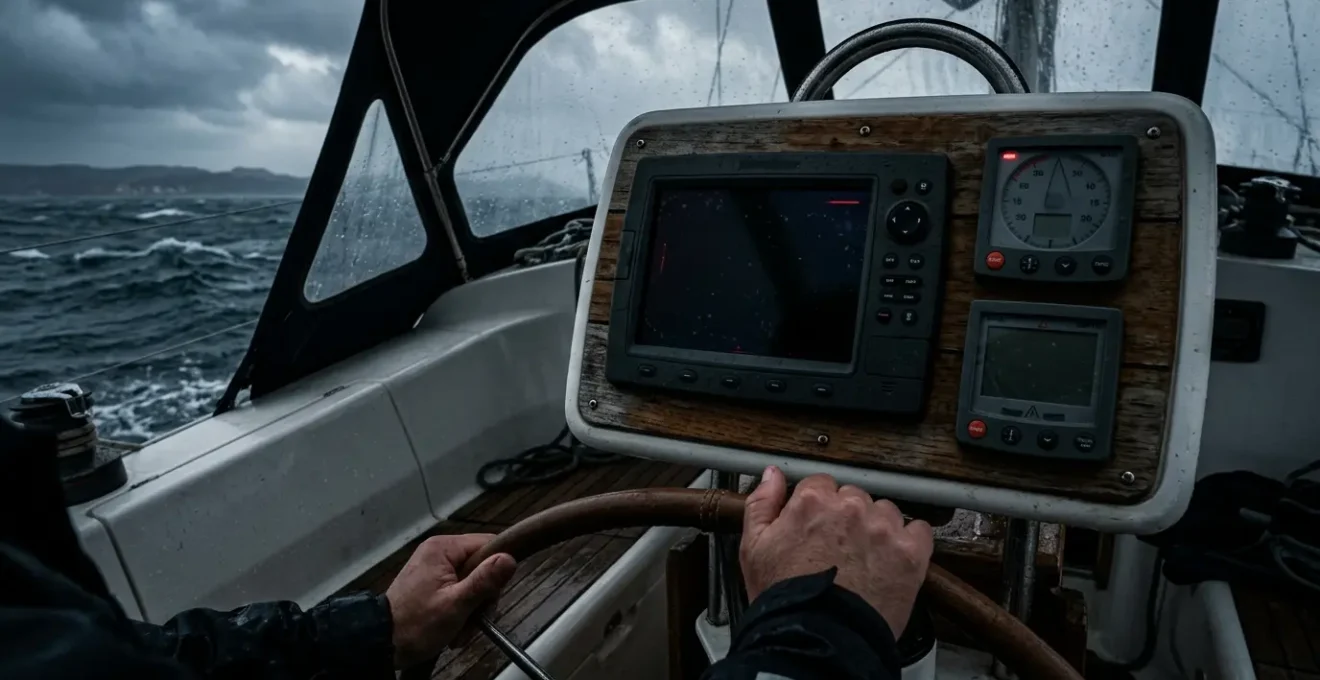

L’écran du traceur qui devient noir à l’approche d’une côte mal pavée. La girouette qui affiche une valeur aberrante en plein virement de bord. Le pilote automatique qui décroche sans crier gare. Pour le navigateur moderne, ces scénarios sont plus qu’une simple frustration ; ils sont une source d’anxiété et une menace directe pour la sécurité. Le premier réflexe est souvent d’incriminer le matériel, de maudire la marque de l’instrument ou de suspecter un bug logiciel complexe. On vérifie les fusibles, on redémarre le système, espérant une résolution magique.

Pourtant, cette approche traite le symptôme, jamais la cause. L’électronique marine, malgré sa complexité apparente, obéit à des lois physiques fondamentales. La véritable faiblesse ne se trouve que rarement dans le processeur du MFD (Multi-Function Display), mais bien plus souvent dans les quelques millimètres de cuivre d’un connecteur oublié, dans la résistance insidieuse d’un câble oxydé ou dans la topologie d’un réseau mal pensé.

Cet article adopte une perspective d’électronicien. Nous n’allons pas simplement lister des pannes, mais nous allons disséquer leurs origines. L’angle directeur est simple : la fiabilité ne s’achète pas avec un logo prestigieux, elle se construit avec une compréhension méthodique de l’écosystème électrique et réseau de votre bateau. Nous allons voir comment un étalonnage précis peut changer la donne, comment traquer une chute de tension, pourquoi le choix d’un écosystème est moins crucial que son installation, et surtout, comment développer une stratégie de redondance pour que l’inévitable panne ne se transforme jamais en situation de détresse.

Ce guide est conçu pour vous redonner le contrôle, en vous fournissant les clés de diagnostic et de prévention pour ne plus jamais être à la merci d’un écran noir.

Comment étalonner votre girouette pour qu’elle ne vous mente pas de 10 degrés au près ?

Une girouette-anémomètre mal étalonnée est l’une des sources de données les plus trompeuses à bord. Une erreur de seulement 10 degrés sur l’angle du vent apparent peut vous faire perdre un cap précieux au près, vous faire croire à une adonnante inexistante ou, pire, masquer une bascule de vent annonciatrice d’un changement de météo. Le problème est que cette dérive est souvent progressive et s’installe sans qu’on y prenne garde. L’origine n’est pas une panne matérielle, mais un simple défaut de configuration ou une perte de calibration, par exemple après une intervention sur le mât ou une coupure électrique prolongée.

L’étalonnage du « zéro » de la girouette, c’est-à-dire l’alignement parfait de l’instrument avec l’axe longitudinal du bateau, est une procédure fondamentale. La méthode la plus fiable consiste à la réaliser au moteur, par temps calme, afin de créer un vent apparent parfaitement dans l’axe. Toute déviation de l’aiguille indique alors un décalage à corriger. Le cas d’un navigateur ayant dû repositionner manuellement l’aiguille de sa girouette Tacktick après un simple rebranchement sur le réseau Seatalk illustre bien à quel point ces systèmes peuvent être sensibles. Un simple contact mal établi avait suffi à dérégler l’ensemble, rendant les données de vent totalement inexploitables jusqu’à une intervention physique au mât.

La plupart des afficheurs modernes permettent un ajustement logiciel fin (compensation), mais il est crucial de réaliser d’abord un calibrage mécanique et de base aussi précis que possible. Une fois ce zéro établi, une boucle de calibration en navigation, en effectuant des virements de bord successifs, permettra d’affiner les données en intégrant les effets de la gîte du voilier. C’est cette rigueur d’étalonnage qui transforme un simple indicateur en un véritable outil d’aide à la performance et à la sécurité.

Chute de tension : comment un câble oxydé peut éteindre tout votre tableau de bord ?

C’est la cause racine de la majorité des pannes électroniques « inexpliquées » : la chute de tension. Vous naviguez, tout fonctionne, puis un appareil s’éteint, redémarre en boucle ou affiche des données erratiques. Le coupable n’est pas l’instrument, mais le chemin que parcourt le courant pour l’alimenter. En milieu marin, chaque connexion, chaque sertissage et chaque centimètre de câble est une potentielle source de résistance. L’oxydation, même invisible, s’installe et agit comme un étranglement sur le circuit électrique. Selon les retours d’expérience de nombreux navigateurs, ce phénomène est la cause de près de 80% des défaillances électriques en mer, bien avant les pannes matérielles des appareils eux-mêmes.

Un instrument électronique moderne est conçu pour fonctionner dans une plage de tension précise, par exemple entre 10,8V et 15,6V. Si votre parc de batteries affiche 12,5V, mais qu’en raison de multiples connexions oxydées ou de câbles sous-dimensionnés, la tension qui arrive réellement à l’afficheur tombe à 10,5V, l’appareil se mettra en sécurité et s’éteindra. Le phénomène est encore plus critique lorsque plusieurs appareils sont en marche, car la demande en courant augmente et la chute de tension s’accentue.

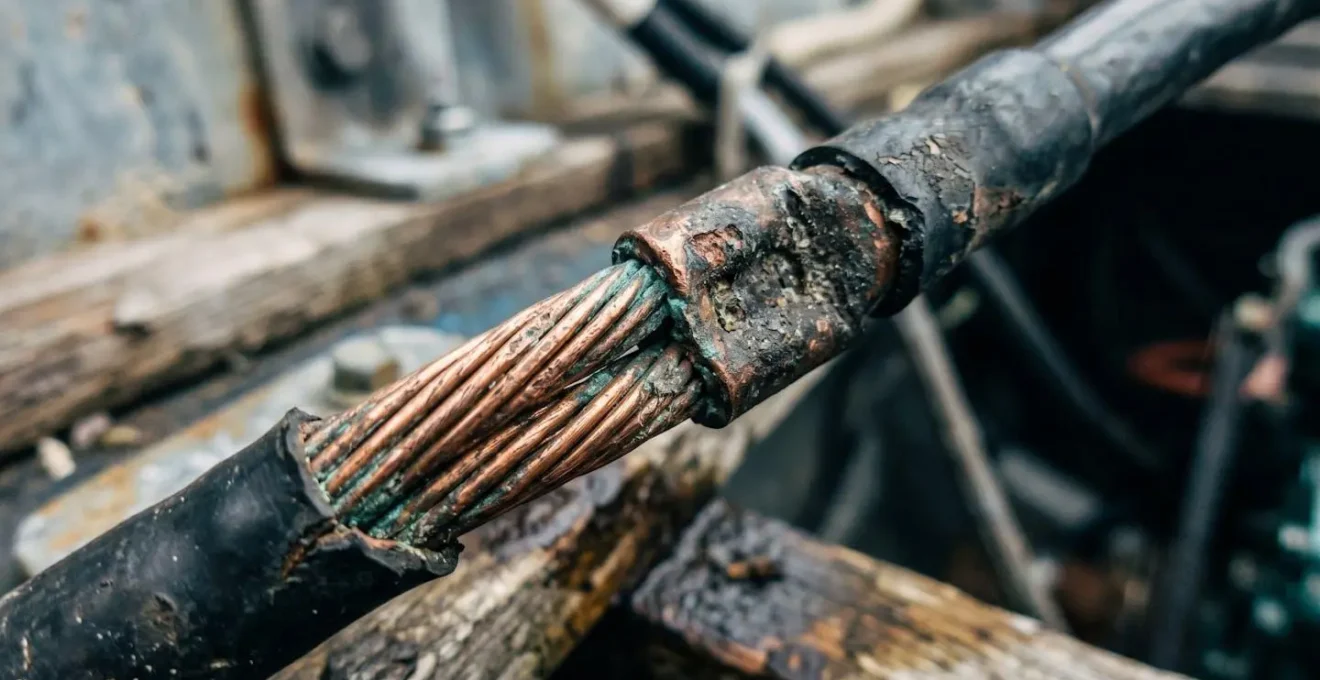

La corrosion caverneuse est particulièrement vicieuse. Elle peut se développer à l’intérieur d’une cosse sertie, invisible de l’extérieur, et transformer un câble de cuivre sain en une poudre verdâtre sans aucune conductivité. Le simple fait de toucher le câble peut alors suffire à couper le contact et à éteindre tout un pan de votre électronique.

Comme le montre ce détail, les signes avant-coureurs peuvent être subtils. La prévention passe par l’utilisation de câbles étamés de section appropriée, des connexions protégées par de la graisse contact ou des gaines thermorétractables, et une inspection visuelle régulière de tous les points névralgiques du tableau électrique et du backbone NMEA 2000. Un multimètre est votre meilleur allié pour mesurer la tension directement aux bornes de l’appareil et la comparer à celle des batteries, traquant ainsi toute chute anormale.

Garmin, Raymarine ou B&G : quel écosystème choisir pour un voilier de croisière ?

Le débat entre les géants de l’électronique marine est sans fin. Chaque marque possède ses adeptes, ses fonctionnalités phares et son positionnement marketing. Garmin, avec ses racines dans la pêche et son interface très intuitive, séduit par sa polyvalence. Raymarine se distingue par son ouverture aux applications tierces via son système d’exploitation LightHouse. B&G, filiale de Navico, est historiquement tournée vers la voile de compétition, avec des fonctions dédiées comme SailSteer ou les Laylines. Le choix semble donc se résumer à une affaire de préférences personnelles et de budget.

Cependant, d’un point de vue purement technique et fonctionnel, les différences s’amenuisent. Comme le souligne Matt Eeles, un expert de B&G, dans une interview à Yachting Monthly :

Entre un Garmin, un Raymarine ou un B&G – ils sont à 99% identiques – le MFD n’est juste qu’un support pour faire tourner le logiciel ; un boîtier.

– Matt Eeles, interview à Yachting Monthly (traduction libre)

Cette perspective change tout. L’important n’est pas tant le logo sur l’écran que la cohérence de l’écosystème et la qualité de son installation. Tous ces systèmes reposent sur le même standard de communication, le NMEA 2000. La fiabilité de l’ensemble dépendra donc bien plus de la qualité du réseau (votre « backbone »), de la stabilité de l’alimentation électrique et de la compatibilité entre les différents capteurs que de la marque de l’afficheur principal.

Le tableau suivant synthétise les orientations générales de chaque marque, mais doit être lu avec ce recul : le meilleur écosystème sera celui qui est installé avec rigueur.

L’erreur de laisser les instruments au soleil sans taud de protection

L’ennemi silencieux de l’électronique de pont est le rayonnement ultraviolet (UV) et les cycles thermiques extrêmes. Un écran LCD laissé en plein soleil des Antilles peut atteindre des températures internes qui accélèrent le vieillissement de ses composants. Les plastiques des boîtiers se fragilisent, les joints d’étanchéité durcissent et perdent leur souplesse, et les écrans eux-mêmes peuvent voir apparaître des taches sombres permanentes. L’indice d’étanchéité IP67, souvent mis en avant par les fabricants, garantit une protection contre une immersion temporaire dans des conditions de laboratoire, mais il ne dit rien de la dégradation à long terme d’un joint soumis à des années de soleil, de sel et de variations de température.

Laisser ses instruments sans taud de protection au port est une négligence qui se paie cher. C’est préparer le terrain pour la future infiltration d’humidité qui provoquera de la condensation, de l’oxydation sur les circuits imprimés et, finalement, la panne définitive. De même, un nettoyage du pont au jet à haute pression, même sur un appareil certifié étanche, peut forcer l’eau à travers un joint vieillissant et causer des dommages irréversibles.

La maintenance préventive est donc essentielle. Elle ne se limite pas au logiciel, mais concerne avant tout l’intégrité physique des appareils. Une inspection régulière des joints, le remplacement des gaines de câbles craquelées par le soleil et l’utilisation systématique de housses de protection sont des gestes simples qui prolongent considérablement la durée de vie de votre installation et préviennent les pannes liées aux infiltrations.

Quand vérifier le réseau NMEA 2000 : la méthode pour trouver le bouchon défaillant

Le réseau NMEA 2000 (ou CAN bus) est l’épine dorsale de toute installation moderne. C’est lui qui permet à la girouette, au sondeur, au GPS et au pilote automatique de communiquer entre eux. Lorsqu’il fonctionne, c’est un système robuste et efficace. Mais lorsqu’un problème survient, il peut être particulièrement frustrant à diagnostiquer. Une panne sur ce réseau se manifeste souvent de manière déroutante : un seul instrument qui ne répond plus, des données qui disparaissent de tous les écrans, ou l’ensemble du système qui refuse de démarrer. Comme l’a montré le cas d’un propriétaire d’Oceanis, un unique appareil défectueux – en l’occurrence, l’anémomètre en tête de mât – peut saturer le bus de données et paralyser la totalité du réseau Simnet.

La clé du diagnostic méthodique est d’isoler le problème. Plutôt que de tout débrancher au hasard, une approche structurée est nécessaire. La première vérification, la plus simple, concerne les bouchons de terminaison. Un réseau NMEA 2000 doit impérativement être terminé à ses deux extrémités par une résistance de 120 ohms (généralement un « bouchon » mâle et un femelle). L’absence d’un seul de ces bouchons, ou un bouchon défaillant, peut rendre le réseau instable ou inopérant.

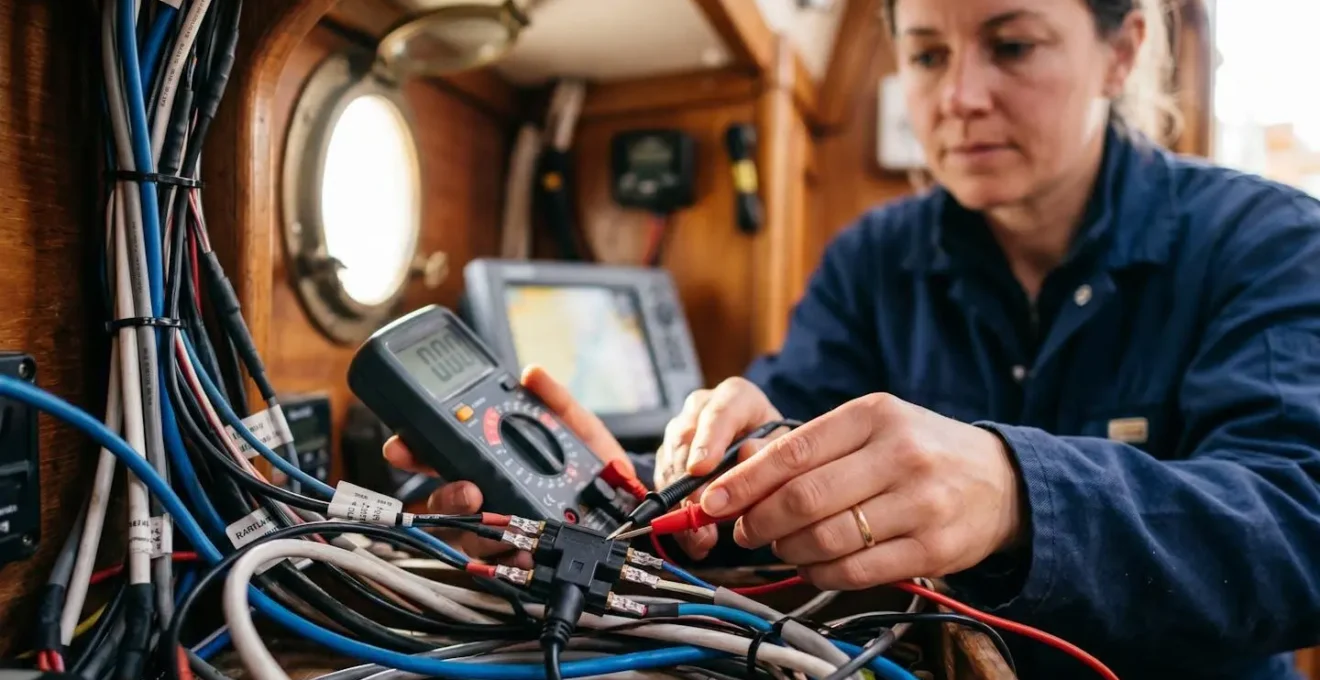

Pour aller plus loin, un simple multimètre devient votre meilleur outil. En mesurant la résistance entre les fils de données bleu et blanc du « backbone », vous devriez obtenir une valeur d’environ 60 ohms. Une valeur de 120 ohms indique qu’il manque un bouchon, tandis qu’une valeur très différente signale un problème de câblage ou un court-circuit. Si la résistance est correcte mais que la panne persiste, la méthode consiste à débrancher les appareils du réseau un par un, jusqu’à ce que le système redémarre normalement. L’appareil que vous venez de déconnecter est alors le coupable. Cette technique séquentielle est la seule façon fiable d’identifier l’élément perturbateur sans équipement de diagnostic spécialisé.

L’erreur de câblage qui peut provoquer un incendie thermique sur un parc hybride

Dans un système électrique, une erreur apparemment mineure peut avoir des conséquences catastrophiques. L’une des plus dangereuses concerne le sous-dimensionnement des câbles, en particulier ceux qui alimentent le réseau NMEA 2000. Bien que chaque instrument individuel consomme peu, l’addition de nombreux appareils (traceur, radar, pilote, VHF, AIS…) sur un même « backbone » peut entraîner une consommation de courant significative. La norme NMEA 2000 est très claire sur ce point : l’intensité totale tirée sur le réseau ne doit jamais dépasser une certaine limite pour éviter la surchauffe.

La spécification du standard NMEA 2000 impose une consommation maximale de 3A (soit 60 LEN) par le câble d’alimentation du backbone. Le LEN (Load Equivalency Number) est une unité standardisée qui représente la consommation d’un appareil (1 LEN = 50 mA). Si vous connectez trop d’appareils gourmands sans respecter cette limite, le câble d’alimentation principal va commencer à chauffer. C’est l’effet Joule : la résistance du fil, même faible, dissipe l’énergie sous forme de chaleur lorsque le courant qui le traverse est trop élevé.

Cette chaleur peut faire fondre l’isolant du câble, créant un court-circuit avec les conducteurs voisins. Sur un parc de batteries, qu’il soit classique au plomb ou moderne au lithium (parc hybride), un court-circuit franc peut générer un courant de plusieurs centaines d’ampères, transformant instantanément le câble en un filament incandescent. C’est le début d’un incendie électrique, un des scénarios les plus redoutés à bord. L’erreur n’est pas une panne, mais un défaut de conception et de calcul lors de l’installation. Il est donc impératif, lors de l’ajout d’un nouvel équipement, de vérifier la consommation totale du réseau et de s’assurer que le câblage et les protections (fusibles, disjoncteurs) sont correctement dimensionnés.

L’erreur de tout automatiser qui rend le bateau irréparable aux Fidji

La sophistication croissante de l’électronique de bord offre un confort et une efficacité de navigation sans précédent. Pilote automatique gyroscopique, routage météo intégré, alarmes AIS intelligentes… Il est tentant de déléguer de plus en plus de tâches à la machine. Cependant, cette hyper-automatisation crée une dépendance dangereuse. Lorsque l’écran central qui gère l’ensemble du bateau tombe en panne au milieu du Pacifique, le navigateur qui a perdu l’habitude des méthodes traditionnelles se retrouve totalement démuni. Le bateau, ultra-moderne au départ, devient soudainement irréparable, faute de technicien spécialisé ou de pièce de rechange à des milliers de milles.

La philosophie de la redondance fonctionnelle est la seule assurance vie du navigateur au long cours. Il ne s’agit pas de rejeter la technologie, mais de s’assurer d’avoir toujours une solution de secours « low-tech », robuste et indépendante. Comme le rappelle Navistore, il existe un matériel qui ne tombe jamais en panne :

Ce matériel semble désuet face à l’électronique marine embarquée, toutefois il représente la seule façon de garder son cap en cas de panne électrique au milieu de l’océan.

– Navistore, Guide instruments de navigation marine

Ce « matériel désuet » constitue votre kit de dégagement numérique. Il doit contenir, au minimum, des cartes papier à jour pour la zone de navigation, une règle de Cras et un compas à pointe sèche, un GPS portable sur piles, et, surtout, la compétence pour les utiliser. S’entraîner régulièrement à faire un point à l’estime, à tracer une route sur le papier ou à barrer manuellement pendant plusieurs heures n’est pas une perte de temps ; c’est entretenir les compétences qui vous sauveront la mise le jour où l’électronique vous lâchera. La vraie maîtrise n’est pas de savoir utiliser le pilote, mais de savoir s’en passer.

Mises à jour cartographiques : comment éviter l’échouage sur un banc de sable « nouveau » ?

Avoir une électronique de bord parfaitement fiable ne sert à rien si les données qu’elle affiche sont erronées. La cartographie électronique est un outil formidable, mais elle n’est qu’une représentation d’une réalité qui, elle, est en constante évolution. Les fonds marins bougent, des bancs de sable se déplacent, de nouveaux obstacles apparaissent. Naviguer avec une carte qui n’a pas été mise à jour depuis plusieurs années, c’est comme conduire avec une carte routière d’avant la construction des autoroutes : dangereux et inconscient.

On pourrait penser que l’utilisation de cartes officielles, comme celles produites en France par le SHOM (Service Hydrographique et Océanographique de la Marine), est une garantie absolue. Comme le montre une analyse, ces cartes engagent la responsabilité de l’État et constituent une référence incontournable. Cependant, même le SHOM peut accuser un retard de plusieurs années entre le relevé hydrographique et la publication de la carte mise à jour. Durant cet intervalle, un banc de sable a eu tout le temps de se déplacer et de créer un danger non répertorié.

La seule stratégie de navigation sûre est le croisement systématique des sources. Il ne faut jamais faire une confiance aveugle à une seule source d’information, qu’elle soit officielle ou non. L’approche d’un navigateur prudent consiste à superposer la carte officielle avec d’autres couches de données : les cartes communautaires (comme Navionics SonarChart, qui intègre les relevés de milliers d’utilisateurs), les images satellites récentes ou même les indications d’un bon guide de navigation local. De plus, une route ne se planifie pas à une seule échelle. Il est impératif de zoomer à l’échelle maximale sur tous les passages critiques pour y déceler les dangers (roches, hauts-fonds) qui sont invisibles sur une vue d’ensemble. C’est cette vigilance multi-échelle et multi-sources qui prévient l’échouage sur un obstacle « nouveau » qui était, en réalité, parfaitement visible pour qui savait où regarder.

Pour ne plus subir les caprices de votre électronique, l’étape suivante consiste à adopter une routine de diagnostic préventif et à vérifier méthodiquement l’intégralité de votre réseau, de la batterie jusqu’au capteur en tête de mât.
